Lg 42lb561v Прошивка
Мои познания в ремонте данного вида техники: Занимаюсь ремонтом Наличие схемы: нет Состав: LG 42LB561V Main Board: LC43B/LD43B/LB43T EAX65388006(1.0) CPU/MCU: LGE2134 EEPROM/FLASH: MX25L8006E LCD Panel: LC420DUE (FG) (A3) PSU: EAX65423701(2.1) При каждом выключении надо настраивать тв полностью. Выбор страны настройка каналов Начиналось с месяц назад, сначала редко, но сейчас это постоянно при каждом выключении в дежурку Таких 2 аппарата - абсолютно идентичных Что было сделано попробовал прошить прошивкой с официального сайта лж, но даже не нашел там свою модель. Попробовал прошиву с 42LB650 и 42LB652 прошивка даже не стартует Замечена одна странность на MX25L8006E в рабочем режиме 3.36 вольта в дежурном 3.5v(7-8 ноги). Хотя питание идет напрямую с PSU причем на БП нет ни пульсайций никаких то отклонений в рабочем и дежурном режимах. Далее была считана MX25L8006E и залита обратно - получил кирпич ( не включается, на пульт не реагирует) Нанду шить нечем пока. Слитый файл прикладываю Завтра попробую залить эту посмотрю что получиться. Если включится кинуть напрямую с бп питание на флеш.
Пока это все мысли у меня, буду рад другим предложениям. Скачать файл можно после регистрации.

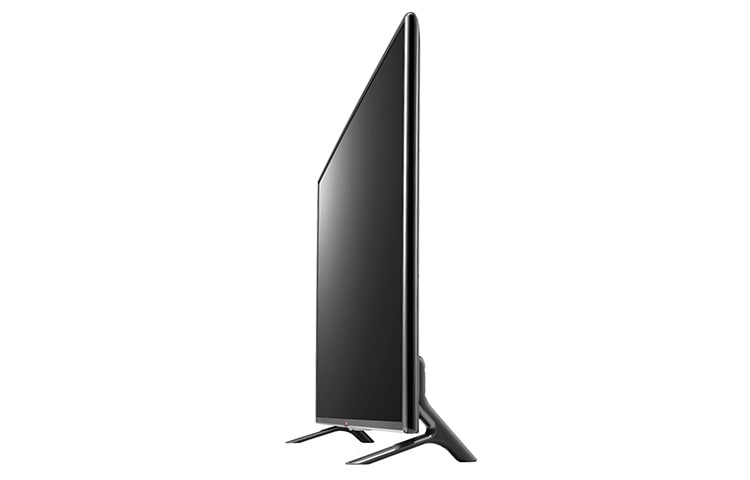

LG LED Model: 42LB561V ZE Chassis/Version: LC43B/LD43B/LB43T Panel: LC420DUE (FG)(A3) T-CON: V14 42 DDR 60HZ Controlver 0.3 P/N:6870C-0480A; TL2375EP, SW5084A, 4096 LED driver (backlight): integrated into PSU PWM LED driver: BD9486F, NR134S Power Supply (PSU): EAX65423701 (1.9) REV1.0 LGP3942-14PL1 PWM Power:, (PWM resonant) MOSFET Power: 13N60M2 MainBoard: EAX65388005 (1.0) // EAX65388006 (1.0) IC MainBoard: LGE2132/A7MKM69C, H27U1G8F2CTR, 74LCX244, TPS65282, 25Q80BVSIG, TAS5733, A8303 Тuner: TDJM-G101D EBL61400501. LCD TV LED 42LB561V Диагональ экрана: 42' (107 см) Формат экрана: 16:9 Разрешение: 1920x1080 Частота обновления: 50 Гц LED подсветка: есть, Direct LED Поддержка HD: 1080p Full HD Угол обзора: 178° Прогрессивная развёртка: есть Стандарты TV: PAL, SECAM, NTSC Цифровой тюнер: есть, DVB-T2, DVB-C, DVB-S2 Телетекст: с памятью на 1000 стр. Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Звук стерео: есть Мощность звука: 20 Вт (2x10 Вт) Акустика: два динамика Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, MHL, USB Разъём наушников: есть Размеры: C подставкой 961x610x218 мм Без подставки 961x567x55 мм. Общие рекомендации по ремонту TV LCD LED Возможные неисправности - LG 42LB561V не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует. Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания EAX65423701. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (13N60M2) преобразователей (PFC и основного источника), а так же выпрямительных диодов на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа. Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных. А так же элементов Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ-регуляторов (PWM) MAP8800 и FA6A01N (PWM resonant) так же могут быть причиной пробоя силовых ключей преобразователей и проверяются заменой на новые или заведомо исправные. Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает. Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок. Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и прверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены. Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностика материнской платы EAX65388005 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - LGE2132/A7MKM69C, H27U1G8F2CTR, 74LCX244, TPS65282, 25Q80BVSIG, TAS5733, A8303. Неисправные компоненты следует заменить.
Перед заменой тюнера TDJM-G101D EBL61400501, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C Внимание пользователям! Самостоятельный ремонт телевизора LG 42LB561V без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Скачать: Сервис-мануал и схема. Прошивка SPI FLASH Дополнительно по ремонту MainBoard Внешний вид MainBoard EAX65388005 показан на рисунке ниже: Внешний вид блока питания. Основные особенности устройства LG 42LB561V: Установлена матрица (LED-панель) LC420DUE (FG)(A3). В управлении матрицей используется Тайминг-Контроллер (T-CON) V14. Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BD9486F, NR134S.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LB561V осуществляет модуль питания EAX65423701, либо его аналоги c использованием микросхем MAP8800, FA6A01N (PWM resonant) и силовых ключей типа 13N60M2. MainBoard - основная плата (материнская плата) представляет собой модуль EAX65388005, с применением микросхем LGE2132/A7MKM69C, H27U1G8F2CTR, 74LCX244, TPS65282, 25Q80BVSIG, TAS5733, A8303 и других. Тюнер TDJM-G101D EBL61400501 обеспечивает приём телевизионных программ и настройку на каналы. Дополнительная техническая информация о панели: Brand: LG Display Model: LC420DUE-FGA3 Type: a-Si TFT-LCD, Panel Diagonal size: 42 inch Resolution: 1920x1080, FHD Display Mode: IPS, Normally Black, Transmissive Active Area: 927.94x521.96 mm Surface: Antiglare (Haze 1%), Hard coating (3H) Brightness: 300 cd/m² Contrast Ratio: 1200:1 Display Colors: 16.7M (8-bit), CIE1931 68% Response Time: 6 (G to G) Frequency: 60Hz Lamp Type: WLED Without Driver Signal Interface: LVDS (2 ch, 8-bit), 51 pins Voltage: 12.0V Внимание мастерам! Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
